普利凯开展不同溶剂对丙烯酸树脂溶解性实验

实验目的及条件：

本实验通过对比五种溶剂，即丙二醇甲醚醋酸酯（PMA）、3-乙氧基丙酸乙酯（EEP）、3-甲氧基丙酸甲酯（MMP）、乙酸丁酯（BA）、2-庚酮（MAK）对于丙烯酸树脂在不同固含浓度和温度下的溶解力，测定不同条件下的溶解状态。（通过25℃下液体旋转粘度表征）

设定溶解温度为15℃、25℃、35℃、45℃、55℃、65℃；
设定固含量为10%、20%、30%、40%、50%、60%、70%；
设定溶解时间为2h；
设定总质量为104g。

实验数据分析：

我们在不同温度、固含量的条件下测试了PMA（丙二醇甲醚醋酸酯）、EEP(3-乙氧基丙酸乙酯)、MMP( 3-甲氧基丙酸甲酯)、BA（乙酸丁酯）、MAK（2-庚酮）五种溶剂对丙烯酸树脂的溶解能力。

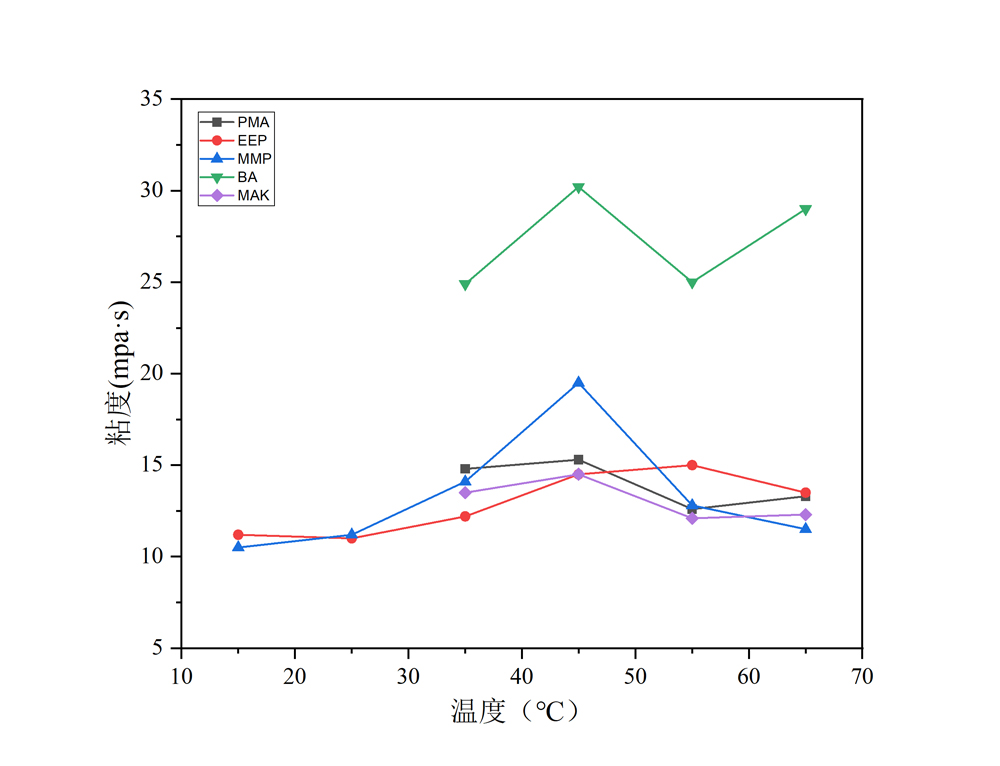

图1 不同溶剂对丙烯酸树脂的溶解能力
（丙烯酸树脂固含量10%）

图1为固含量10%时不同温度下五种溶剂对丙烯酸树脂的溶解能力。很明显，BA溶剂能力不如其余四种溶剂；丙烯酸树酯在35℃以下于PMA、MAK、BA中只有部分溶解，但是可以完全溶于MMP、EEP；35-65℃内，除BA外的四种溶剂的溶解能力较为接近。

图2 不同溶剂对丙烯酸树脂的溶解能力
（丙烯酸树脂固含量20%）

图2为固含量20%时不同温度下五种溶剂对丙烯酸树脂的溶解能力。很明显，BA的溶解能力最差。其余四种溶剂的溶解能力极为接近，35℃以下部分溶解丙烯酸树脂，55℃时MMP溶解丙烯酸树脂的粘度稍高。其余温度下，四条粘度曲线几乎重合。

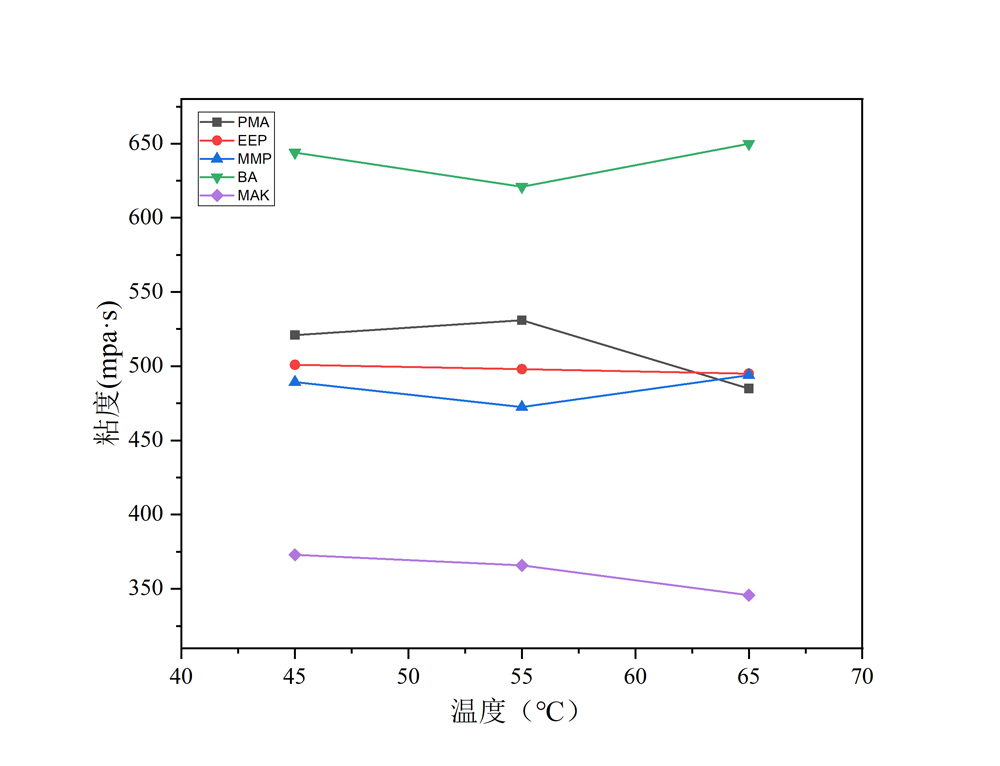

图3 不同溶剂对丙烯酸树脂的溶解能力
（丙烯酸树脂固含量30%）

图3为固含量30%时不同温度下对丙烯酸树脂的溶解能力。45℃以下，五种溶剂都只是部分溶解。45℃及以上时，MAK的溶解能力最强，BA的溶解能力最差。60℃以下时，溶解能力MMP＞EEP＞PMA，65℃时，EEP、MMP接近，略低于PMA。

图4 不同溶剂对丙烯酸树脂的溶解能力
（丙烯酸树脂固含量40%）

图4为固含量40%时不同温度下对丙烯酸树脂的溶解能力。45℃以上时，MAK、EEP、MMP能够完全溶解丙烯酸树脂；55℃以上时，PMA、BA能够完全溶解丙烯酸树脂；溶解能力MAK＞EEP＞MMP＞PMA＞BA。

当固含量达到50%及以上时，丙烯酸树脂无法在五种溶液中完全溶解。

实验结论：

测试了五种溶剂对丙烯酸树脂的溶解性能。当丙烯酸树脂固含量在10%以上时，2-庚酮（MAK）对丙烯酸树脂的溶解能力最强，乙酸丁酯（BA）最弱；当丙烯酸树脂固含量为10-20%时，3-甲氧基丙酸甲酯（MMP）、3-乙氧基丙酸乙酯（EEP）、丙二醇甲醚醋酸酯（PMA）三种溶剂对丙烯酸树脂的溶解能力相近；当丙烯酸树脂固含量为30-50%时，3-乙氧基丙酸乙酯（EEP）和3-甲氧基丙酸甲酯（MMP）的溶解能力强于丙二醇甲醚醋酸酯（PMA）。

实验目的及条件：

实验数据分析：

实验结论：

相关知识：
